Полуось и приводной вал

Приводной вал и полуоси, являются весьма ответственными узлами в трансмиссии автомобиля. Приводные валы сегодня устанавливаются на переднеприводные, заднеприводные и полноприводные автомобили. Полуоси изготавливаются из прочного сплава, так как при эксплуатации они испытывают огромные нагрузки в виде скручивания и сдвига.


Устройство и предназначение приводных валов

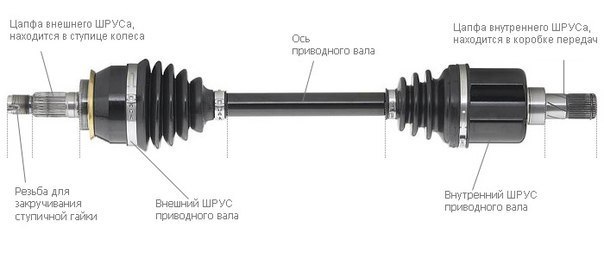

Основным предназначением приводного вала автомобиля является передача крутящего момента от КПП и дифференциала на ведущие колеса. Простейший приводной вал состоит из следующих компонентов:


• ось;

• внутренний ШРУС;

• наружный ШРУС.


В автомобиле с передним приводом внутренний ШРУС закреплен в КПП и соединен с внешним шарниром на колесе посредством жесткой полуоси.


ШРУСы соединяются и фиксируются на полуоси посредством стопорных колец, а передача вращения обеспечивается за счет шлицевого соединения шарниров и полуоси. ШРУСы позволяют ведущим колесам перемещаться в вертикальной плоскости, а также менять траекторию движения автомобиля. При исправных приводных валах автомобиль движется плавно и без рывков в любых положениях шарниров равных угловых скоростей.


В заднеприводных автомобилях с классическим задним мостом, для передачи крутящего момента на колеса также применяются полуоси, но несколько иной конструкции. В заднем мосту устанавливаются полуразгруженные и разгруженные полуоси. Разгруженные полуоси более распространены, так как в силу более совершенной конструкции испытывают значительно меньше нагрузок и служат гораздо дольше, нежели полуразгруженные.


Полуразгруженная полуось внутренней стороной закреплена в полуосевой шестерне дифференциала, а внешняя сторона оканчивается ступицей колеса, закрепленной в шариковом подшипнике. Разгруженная полуось имеет аналогичную конструкцию, однако ступица колеса закреплена уже в двух роликовых подшипниках. Данное отличие в конструкции позволяет освободить полуось от воздействия на нее всяческих нагрузок, кроме нагрузки от передачи крутящего момента.


Также следует отметить, что в автомобилях с передним расположением силового агрегата и задним приводом передача крутящего момента от КПП на задний мост может также осуществляться посредством приводного вала. Такой приводной вал имеет аналогичную конструкцию с полуосью, передающей крутящий момент непосредственно на ведущее колесо. Современные задне- и полноприводные автомобили оборудованы именно приводными валами на основе ШРУСов, взамен устаревшим карданным передачам.
