Смотрим обзор машинного отделения! Новый Контейнеровоз 2019 года. Ice Class

Небольшой фото отчёт машинного отделения судна, на котором я сейчас работаю.

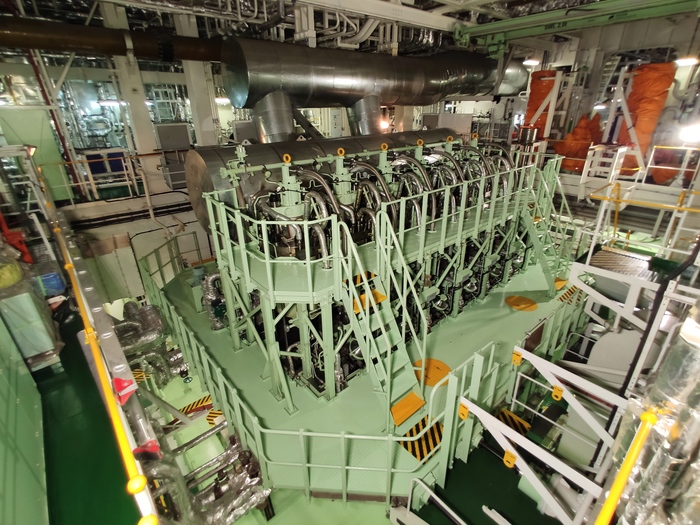

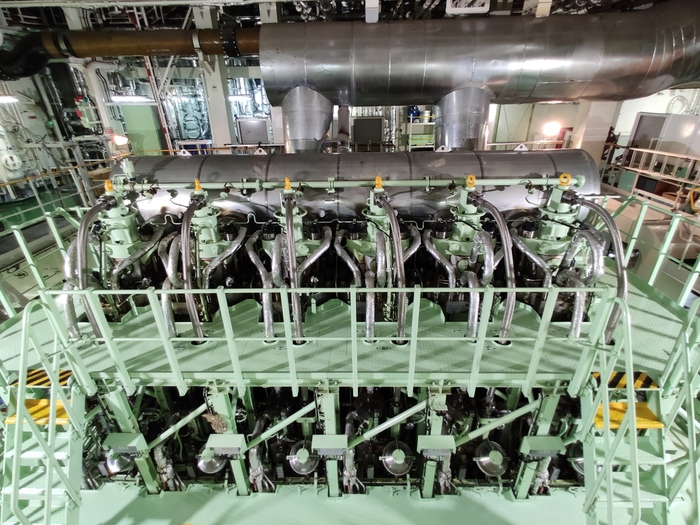

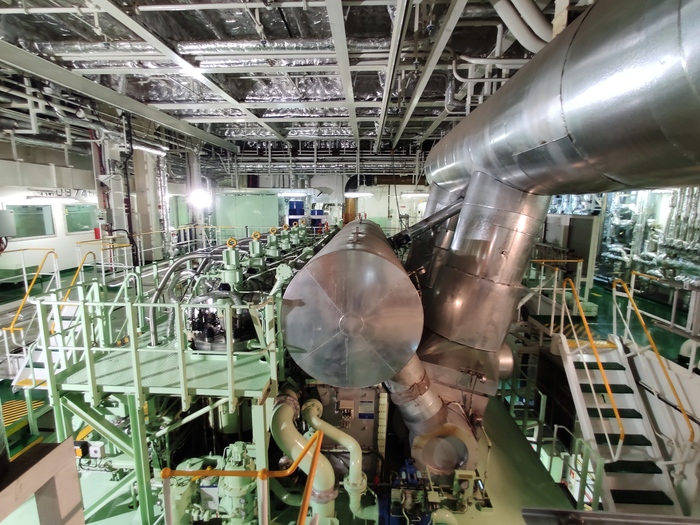

1) Главный Двигатель

- Сердце нашей малышки - MAN B&W 6G60ME-C, 17000 kW

- Максимальная скорость хода 19.8 узлов

- Тип потребляемого топлива: тяжёлое топливо (температура подогрева 135 градусов) или дизельное топливо (температура подогрева/охлаждения 40 градусов)

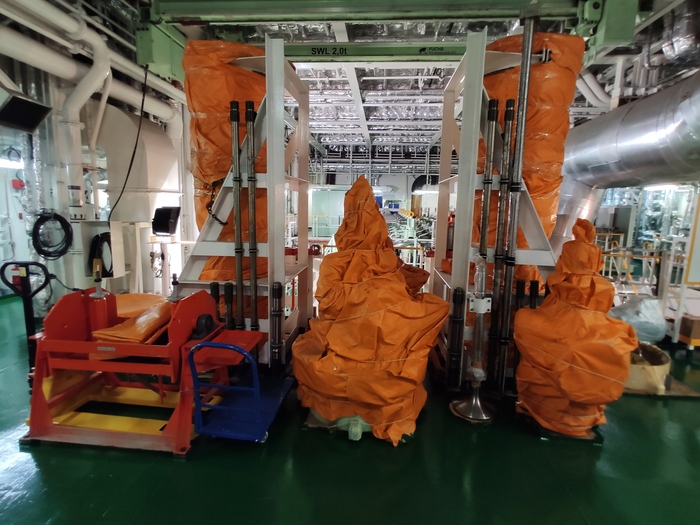

Ниже на фото представлены запасные части главного двигателя (ГД) для аварийной или плановой замены:
- втулки цилиндра 2шт.
- крышки цилиндра 2шт.
- выхлопной клапан в сборе 1шт.

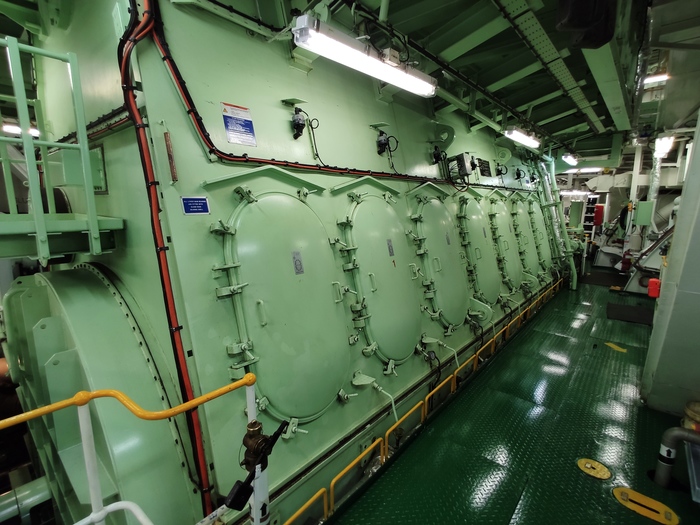

Нижние плиты машинного отделения (МО). Двери картера ГД.

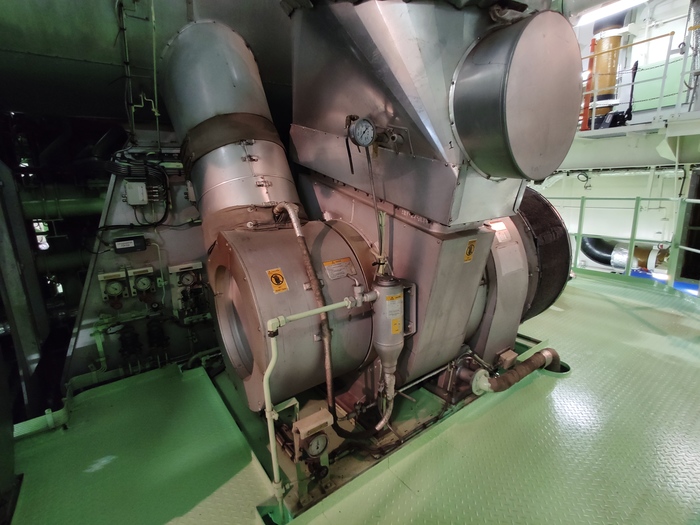

Турбина главного двигателя. Всего их установлено 2шт.

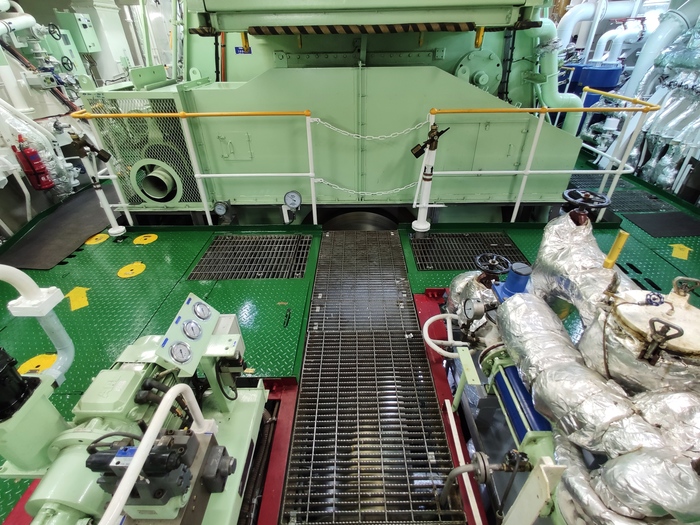

Маховик и вал ГД. Чуть ниже небольшой видео обзор.

https://youtu.be/Odju2DjLSh4

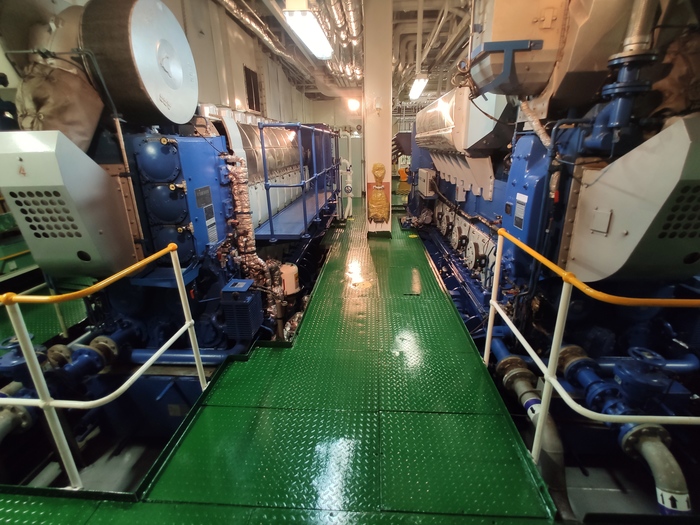

2) Дизель-Генератор.

Всего на судне их установлено 4шт.
- каждый мощностью 2500 kw / 8 цилиндров
- тип потребляемого топлива: тяжёлое топливо (температура подогрева 135 градусов) или дизельное топливо (температура подогрева/охлаждения 40 градусов)

- количества масла в картере двигателя 2000 литров

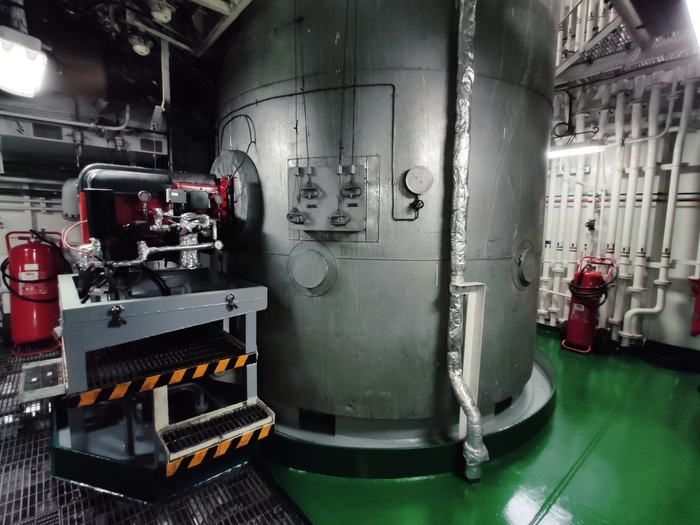

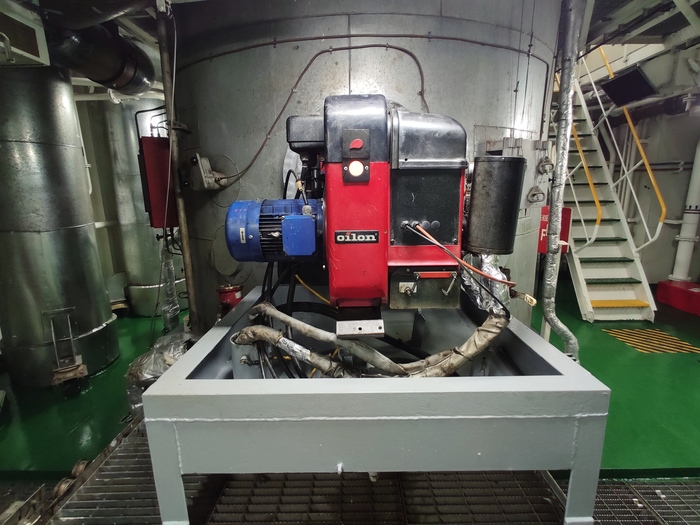

3) Вспомогательная топка (Auxiliary burner)
Находится в одном корпусе с утилизационным котлом.

- производительность 2500 кг.пара/в час.

- рабочее давление пара в котле 7 кг.

- тип потребляемого топлива: тяжёлое топливо (температура подогрева 135 градусов) или дизельное топливо (температура подогрева/охлаждения 40 градусов)

https://youtu.be/5eEIluc9IWY

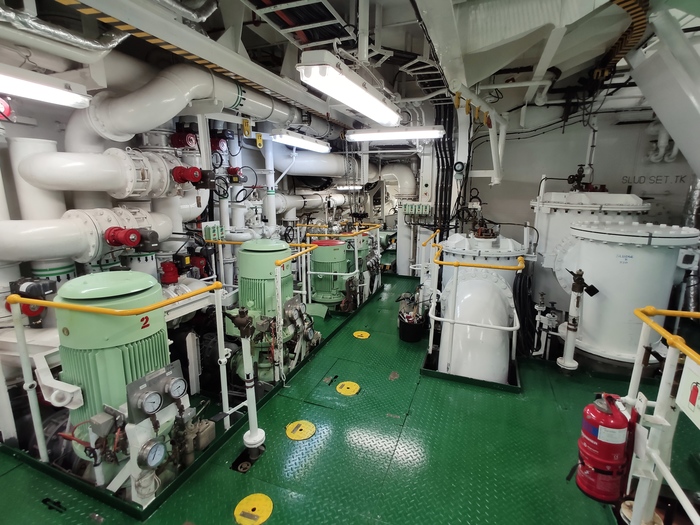

4) Нижние плиты МО,на фото расположены:

- балластные насосы 2шт. (которые так любят палить штурмана)

- пожарные насосы 2шт.

- кингстоны 3шт. (три белые штуки справа, простыми словами большие фильтра, для забортной воды, которая в свою очередь охлаждает теплообменники)

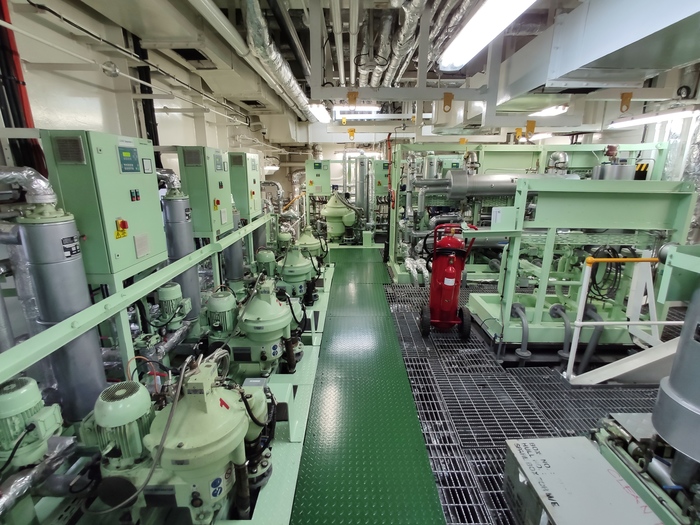

5) Сепараторная (Purifier room), в ней расположены сепараторы:

- тяжелого топлива 3шт.

- масла главного двигателя 2шт.

- масла дизель-генераторов 2шт.

Принцип их работы, внутри стоит барабан который раскручивается до определенной скорости электромотором. В него (барабан) подается сепарируемая жидкость и начинается процесс очищения. За счет центробежной силы частицы грязи отбрасываются на периферию барабана и с определенным интервалом времени вся г отстреливается в специальный танк, при помощи открытия того самого барабана.

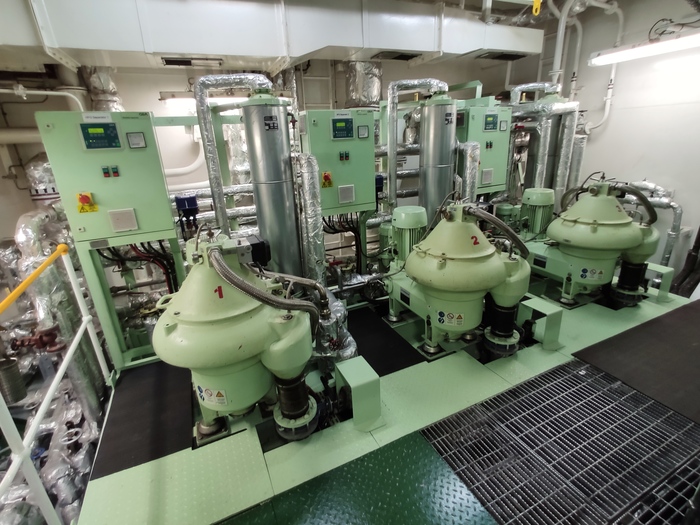

Те самые три сепаратора тяжелого топлива.
- температура сепарации 95-98 градусов

- за час возможно очистить от 1000 литров до 8000 литров топлива, одним сепаратором

- оптимальная производительность 4000 литров/час

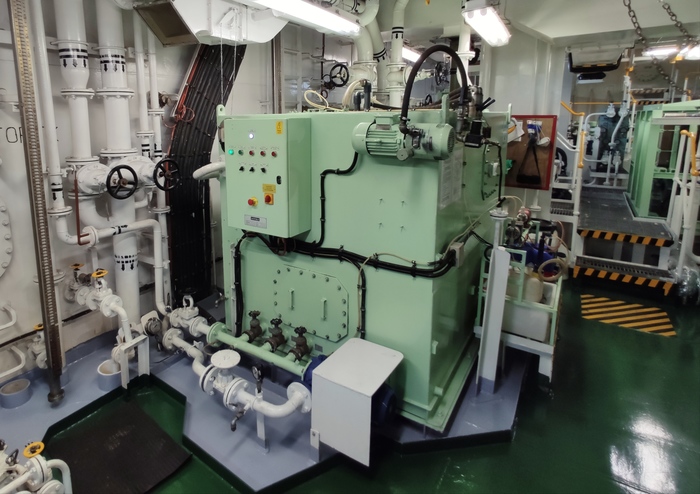

6)Так выглядит установка по очистке сточных вод (Sewage treatment plant)

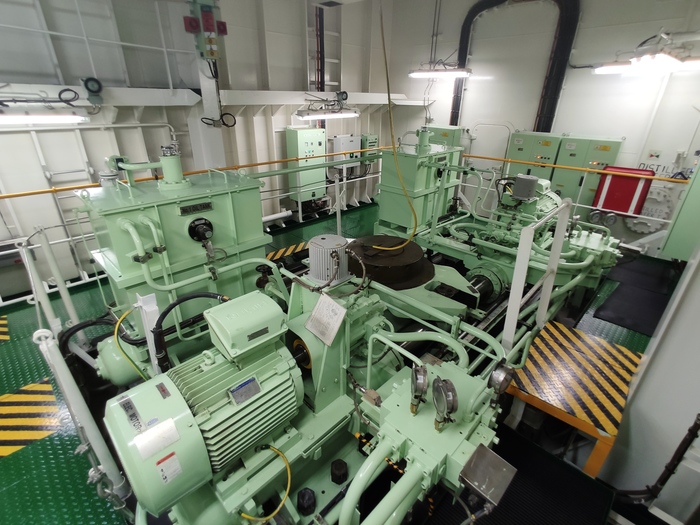

7) Рулевое устройство судна

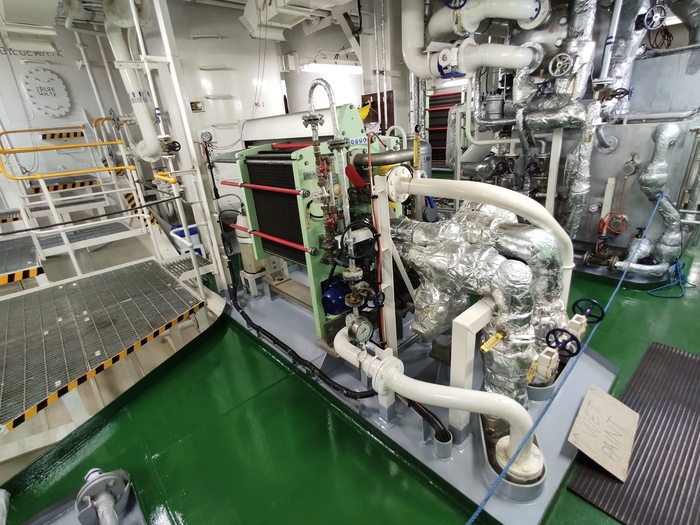

8) Опреснитель (Fresh Water Generator) из соленой воды в море, делаем пресную.

- производительность 30 тонн воды в сутки.

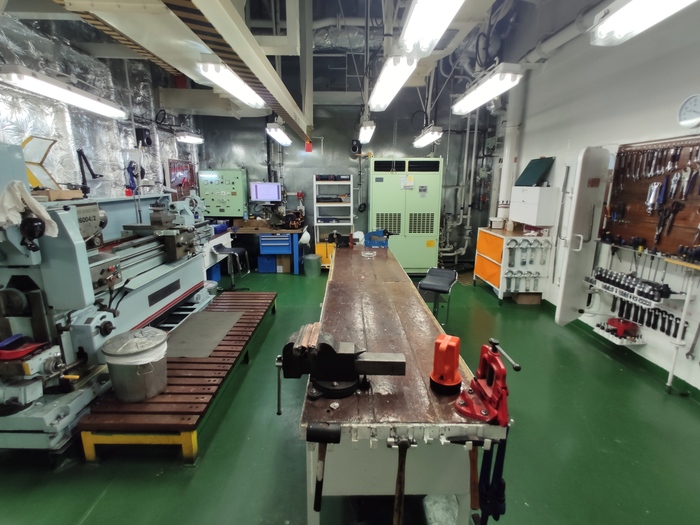

9) Мастерская (Workshop)

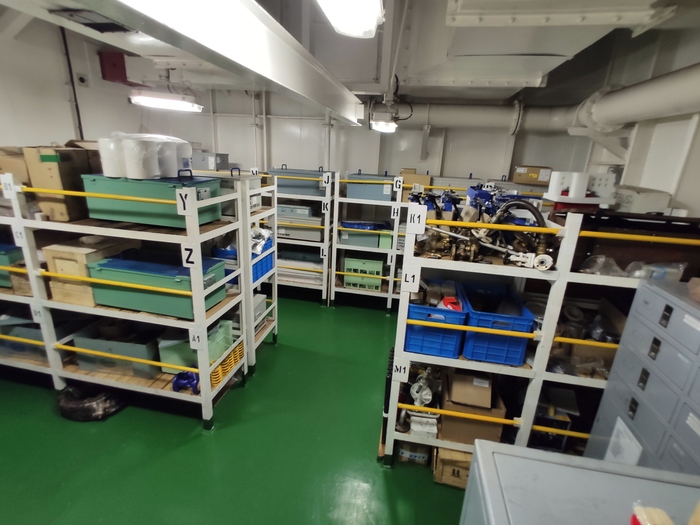

10) Кладовка с запчастями МО (Engine store)

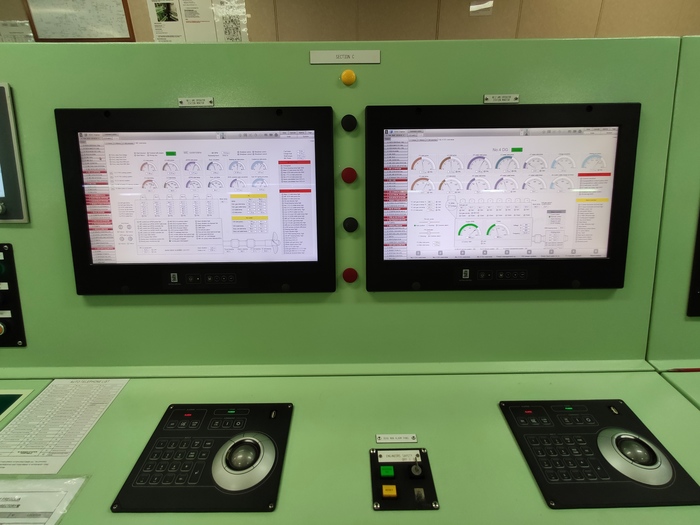

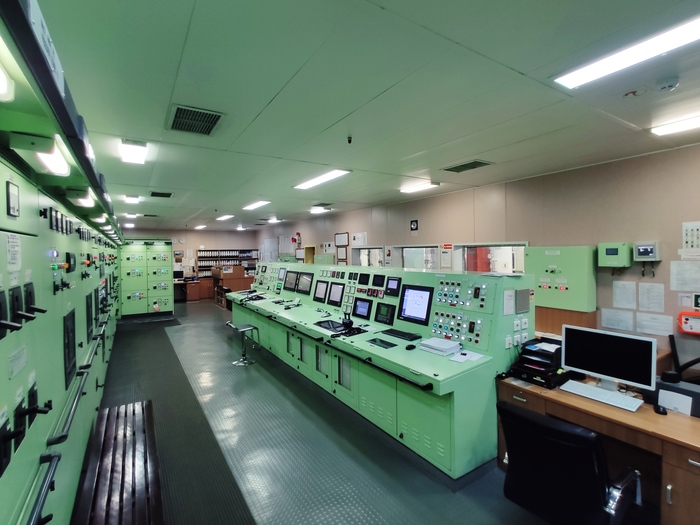

11) Центральный пост управления (Engine Control Room)

На судне стоит современное программное обеспечение и оборудование. Все процессы управления механизмами, осуществляются не выходя из этого помещения.

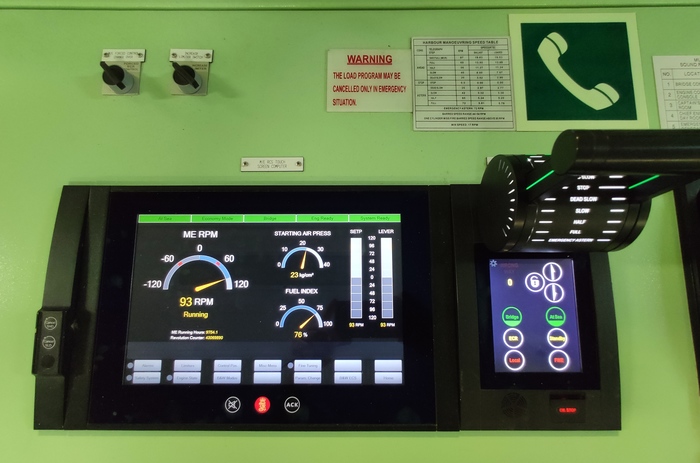

Так в наше время выглядит телеграф судна.

Konsberg AutoChief 600

Напоследок добавлю, что весь этот блеск и чистота был наведен благодаря упорным стараниям нескольких экипажей. После спуска судна на воду, китайцы оставили полный хаос. И пришлось все перекрашивать.


Спасибо за внимание дорогие друзья. В обсуждении пишите какие темы, вы бы хотели увидеть в дальнейшем. До новых встреч !
