ИНСТРУКЦИЯ № И9

ПО РАБОТЕ С ПРИБОР СТАНДАРТНОГО УПЛОТНЕНИЯ ПОЛУАВТОМАТИЧЕСКИЙ ПСУ-ПА-2

1.    ОБЩИЕ СВЕДЕНИЯ

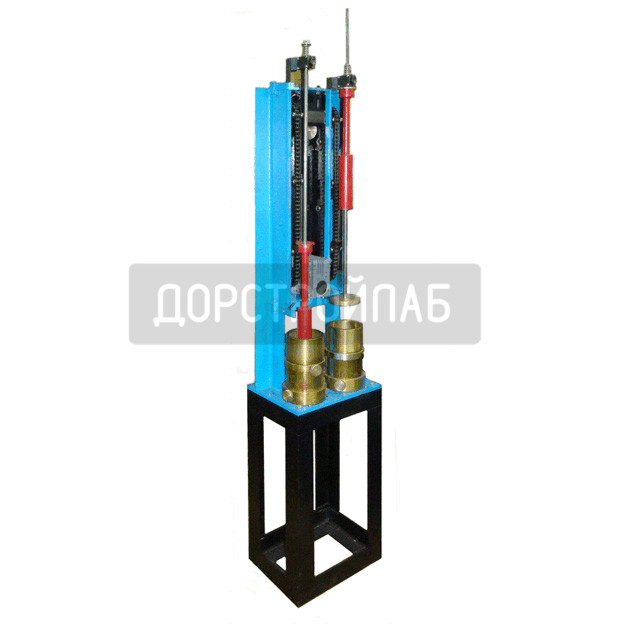

 1.1 ПСУ-ПА-2  прибор стандартного уплотнения полуавтомат, полуавтоматический прибор для определения максимальной плотности и оптимальной влажности грунтов и материалов с возможностью одновременного формования двух образцов.

1.2 Полуавтоматический прибор стандартного уплотнения ПСУ-ПА- 2 предназначен для определения максимальной плотности грунта по ГОСТ 22733-2002.


2       ПОДГОТОВКА К РАБОТЕ

2.1 Перед проведением испытаний необходимо смазать направляющие штанги машинным маслом, смазку проводить масленкой, 5-10 капель в зазоры между направляющей штангой и грузом. Если направляющие загрязнены, перед смазкой их необходимо протереть ветошью.

 2.2 Заземлить прибор через клемму защитного заземления и подключить к сети переменного тока 220 В/ 50 Гц. Подключение произвести в трехполюсную розетку с обязательным обнулением земляной шины.

2.3 Взвесить цилиндрическую часть формы. Протереть внутреннюю поверхность формы ветошью, смоченной керосином, минеральным маслом или техническим вазелином.

2.4 Установить цилиндрическую часть формы на поддон, не зажимая ее винтами. Установить зажимное кольцо на верхний бортик цилиндрической части формы. Зажать цилиндрическую часть формы попеременно винтами поддона и кольца.

2.5 Включить сетевой тумблер.

2.6 Запустить установку, нажатием клавиши «ПУСК», и дождаться автоматической остановки, после чего грузы остаются в подвешенном состоянии. Поднять направляющую штангу вверх и завести поворотный упор под наковальню.

2.7 Установить собранную форму с образцом грунта на плиту основания до упора в ограничители форм, после чего установить фиксатор формы в отверстия плиты основания.

2.8 Проверить визуально соосность направляющей штанги наковальни и цилиндрической части формы.

2.9 Опустить направляющую штангу с наковальней на образец грунта, для чего, удерживая направляющую, убрать поворотный упор. Повторив операции п.п. 2.1...2.9, установить вторую форму с образцом грунта.


3. ПОРЯДОК РАБОТЫ

3.1   В собранную форму загружают из пробы слой грунта толщиной 5-6 см и слегка уплотняют рукой его поверхность.

3.2 Грунт, засыпанный в грунтовые стаканы, уплотняется ударниками, падающими с высоты 300мм по направляющим.

3.3Подъем ударников на заданную высоту осуществляется посредством цепных передач, приводимых в движение двигателем.

3.4 Сброс ударников осуществляется отклоняющими роликами.

3.5 После сорока ударов, отсчитываемых электронным счетчиком, электродвигатель автоматически отключается. Операцию производят с каждым из трех слоев грунта, последовательно загружаемых в форму.

3.6 Перед загрузкой второго и третьего слоев поверхность предыдущего уплотненного слоя взрыхляют ножом на глубину 1-2 мм.

3.7 Перед укладкой третьего слоя на форму устанавливают насадку.



Начальник СЛ

ОП «Мурманск»                                              Н. В. Цыбырна
