Mesh-сети — это тип беспроводных сетей, где каждое устройство (узел) подключается к нескольким другим узлам, образуя ячеистую структуру. Это позволяет обойти проблемы с покрытием и устойчивостью сети. Если один узел выходит из строя, данные могут быть перенаправлены через другие узлы. Mesh-сети часто используют в домах и офисах для расширения зоны действия Wi-Fi без значительной потери скорости.

Как работает интернет Mesh-сеть в доме

Первый модуль подключается к интернету — он становится точкой входа. Например, Keenetic Extra (kn-1711) он будет главным маршрутизатором. Остальные расставляются по дому в роли репитера. Например, Keenetic City (kn-1511) они связываются с главным маршрутизатором напрямую или через другие модули. Главное — они работают совместно: не мешают друг другу и не перегружают сеть.

Между модулями есть выделенный канал связи. Это значит, что ваш трафик — видео, файлы, звонки — идёт отдельно от внутреннему каналу между узлами. Благодаря этому интернет остаётся стабильным, даже если в доме десятки устройств.

Пока вы двигаетесь по дому, система автоматически выбирает лучший модуль для подключения — без задержек и разрывов. Это называется бесшовный роуминг, и он работает на базе стандартов 802.11k/v/r:

k помогает быстро находить ближайшие модули,
v передаёт информацию о нагрузке, чтобы не загружать один узел,
r ускоряет переключение между модулями.

Ещё один плюс — адаптивная маршрутизация. Mesh сам определяет, по какому пути передавать сигнал, чтобы избежать помех и потерь. В результате вы получаете стабильный интернет в любой точке дома.

Применение MESH-сетей в военной связи

MESH-сети широко применяются в военной сфере благодаря их надежности, устойчивости и способности поддерживать связь в сложных условиях.

Применение в военной сфере:

Надежная связь: MESH-сети обеспечивают устойчивую связь между подразделениями, даже если некоторые узлы выходят из строя, благодаря самовосстанавливающейся архитектуре.
Передача данных: Сети используются для обмена голосовыми и видео потоками, а также тактическими данными в реальном времени.
Повышенная безопасность: Сети обеспечивают высокий уровень защиты информации благодаря шифрованию и устойчивости к перехвату.

Применение в армиях разных стран:

США: Широко используют MESH-сети для тактической связи, включая беспилотные аппараты и робототехнику. Такие компании как TrellisWare и Silvus Technologies выпускают оборудование для вооруженных сил.
Великобритания: Вооруженные силы интегрируют MESH-сети для улучшения ситуации с осведомленностью и координацией на поле боя.
Израиль: Активно применяет MESH-технологии в системах связи, разрабатываемых компаниями вроде Elbit Systems, обеспечивая надежную связь даже в сложных условиях.
Австралия и НАТО: Используют MESH-сети для многонациональных операций, поскольку они позволяют легко соединять различные системы и стандарты связи.
Китай: Такие компании, как iWave Systems разрабатывают MESH-сети помогающие в координации подразделений и обмене тактической информацией в реальном времени.
Россия: Применение систем терминалов с поддержкой Mesh/MANET для БАС.

Организации и компании:

Harris Corporation: Производит тактические радиосистемы с использованием MESH-технологий.
General Dynamics Corporation: американская компания, один из крупнейших мировых производителей военной и аэрокосмической техники занимается разработкой тактической сетевой магистрали (ITN).
Thales Group: Обеспечивает решения для тактической связи в различных военных подразделениях.
Rafael Advanced Defense Systems: Разрабатывает передовые системы связи на базе MESH для израильской армии.
iWave Systems: разрабатывает системные модули (SoM) и платы, которые могут интегрироваться с беспроводными технологиями, такими как Wi-Fi.
Ayaks Mesh (Аякс Мэш): Применение система терминала использует технологию COFDM MN-MIMO с поддержкой Mesh/MANET, и разработана на основе гибкой платформы SDR+FPGA.
Xingkai Technology: глобальное высокотехнологичное предприятие Китая, занимающееся разработкой и производством систем беспроводной связи для трансляции, общественного наблюдения и оборонной промышленности.

Применение MESH-сети в армии США

Как и большинство домашних интернет-соединений американцев, интегрированная тактическая сеть (ITN) обеспечивает солдатам армии США возможность мобильной связи с безопасной высокоскоростной голосовой связью и передачей данных с высокой пропускной способностью, а также возможность сетевого взаимодействия в самых отдаленных условиях.

ITN — это тактическая сетевая магистраль армии США, обеспечивающая безопасную голосовую связь и передачу данных для солдат на поле боя без фиксированной инфраструктуры. Связывая солдат с их командирами, ITN меняет способ ведения боевых действий в армии США, предоставляя жизненно важную информацию на ходу, в любой точке мира. ITN позволяет солдатам:

Потоковая передача видео в режиме реального времени по сети
Посмотреть топографическую карту дружественных сил
Отправляйте СМС с просьбой о медицинской помощи
Цифровой вызов артиллерийской поддержки

По мере развития технологий General Dynamics модернизирует ITN, делая его меньше, мощнее и проще в использовании.

WIN-T Increment 2: Коммуникации на ходу

10-я горная дивизия армии США была первой, кто принял на вооружение новые возможности WIN-T Inc. 2 во время развертывания в Афганистане в июле 2013 года. Уникальная ценность WIN-T Inc. 2 была немедленно признана, поскольку она обеспечивала солдат связью даже при удалении стационарной инфраструктуры.

Тактические узлы связи в Inc. 2 сделали первый шаг в обеспечении мобильной инфраструктуры на поле боя. Это включает в себя мобильные системы Point Of Presence (устанавливаемые на отдельных машинах на уровне батальона и выше, которые включают в себя четыре роты численностью до 200 солдат и от 10 до 30 машин в каждой), беспроводные пакеты транспортных средств и расширение Soldier Network Extension (для подключения на уровне роты).

Inc. 2 позволяет командовать миссией от бригады к дивизии и роте через полностью спонтанную, самоформирующуюся сеть. Командиры и избранный персонал теперь имеют возможность маневрировать в любом месте поля боя и поддерживать подключение к сети без необходимости останавливаться и устанавливать связь, что делает их уязвимыми для атак.

Компания iWave Systems

iWave Systems специализируется на разработке встраиваемых систем и модулей для различных отраслей, включая беспроводную связь.

Основные разработки:

Встраиваемые модули (SoM): iWave предлагает мощные платформы, которые могут поддерживать MESH-сети через интеграцию беспроводных протоколов.
Беспроводные решения: Они разрабатывают оборудование, которое может быть использовано для передачи данных в сложных условиях, что важно для MESH-технологий.

Применение:

Промышленность: iWave решения помогают создавать сети датчиков и устройств, которые могут функционировать как MESH-сети для мониторинга и управления.
Автомобильная и медицинская отрасли: Благодаря поддержке устойчивой связи, их разработки применяются для обмена данными в реальном времени.
Военная сфера: разработка радиостанций для индивидуального тактического сетевого взаимодействия.

Компания активно предоставляет услуги по кастомизации для интеграции MESH-сетей в различные решения, улучшая связь и управление в разнообразных приложениях.

Многоскачковая узкополосная сетчатая базовая радиостанция

Модель: Defensor-BM3

Defensor-BM3 использует специальную технологию, которая обеспечивает узкополосные самогруппирующиеся многоскачковые соединения для достижения широкой области ячеистого покрытия с цифровым голосом и высокой безопасностью.

Узкополосная MESH-радиостанция BM3 оснащена функцией базовой станции и радиотерминала и быстро формирует временные сети связи при реагировании на чрезвычайные ситуации и сложные условия.

BM3 разработан как портативная базовая станция/радиостанция для индивидуального тактического сетевого взаимодействия. Он использует независимо разработанную технологию самомаршрутизации и самоорганизации IWAVE для создания беспроводной автоматической сети без центра.

Эта система работает без использования каких-либо проводных соединений или сотовых сетей, таких как 4G или спутники. Связь между базовыми станциями автоматически координируется с помощью процесса рукопожатия без инженерных корректировок. И это обеспечивает бесперебойную работу после блокировки спутника во время запуска.

В пределах сети количество узлов радиотерминала не ограничено, пользователи могут использовать столько радиостанций, сколько им нужно. Система поддерживает максимум 6 переходов без снижения качества голоса, дальность связи может составлять до 50 км. Сетевая радиостанция BM3 Ad-Hoc может быть использована в любой чрезвычайной ситуации, быстро развертываться и улучшать связь.

В пределах сети количество узлов радиотерминала не ограничено, пользователи могут использовать столько радиостанций, сколько им нужно. Система поддерживает максимум 6 переходов без снижения качества голоса, дальность связи может составлять до 50 км. Сетевая радиостанция BM3 Ad-Hoc может быть использована в любой чрезвычайной ситуации, быстро развертываться и улучшать связь.

Удаленное управление.
Портативный локальный диспетчерский центр команд (Defensor-T9) удаленно контролирует все ячеистые узлы, радиостанции/ретрансляторы/базовые станции в тактической одноранговой сети, созданной серией IWAVE Defenstor. Пользователи будут получать информацию об уровне заряда батареи в режиме реального времени, уровне сигнала, онлайн-статусе, местоположении и т. д. через T9.

Высокая совместимость
Все радиостанции серии IWAVE Defensor - узкополосные MESH PTT и базовые станции, а также командный центр могут беспрепятственно взаимодействовать друг с другом для создания узкополосной самогруппировки и многоскачковой тактической системы связи на большие расстояния.

Тактическая ячеистая радиостанция мощностью 5 Вт для передачи фото и видео, радиостанция PTT MIMO MANET

Модель: FD-7805HS

Решения для видео, IP, передачи данных и голоса, которые позволяют объединить все критически важные источники данных в режиме реального времени.

FD-7805HS разработан для обеспечения надежной и безопасной сети в любой среде, бесшовной интеграции критически важных потоков данных в режиме реального времени. В качестве специализированной тактической IP MESH онаобъединяет данные, видео, голос и GPS в единую высокомасштабируемую мобильную одноранговую сеть (MANET), обеспечивая вашей команде самые передовые возможности подключения в любое время и в любом месте.

FD-7805HS обеспечивает выходную мощность 5 Вт, использует перезаряжаемые и съемные батареи и совместим с широким спектром аудиосистем и камер, что значительно сокращает количество оборудования, которое вам нужно переносить с собой.

Беспроводные каналы связи FD-7805HS 2×2 MIMO обеспечивают пропускную способность 100 Мбит/с и поддерживают одновременную работу 64 узлов во время выполнения миссии. Команды, оснащенные FD-7805HS, будут поддерживать бесперебойную связь и обмениваться важной информацией в режиме реального времени.

Тактическая носимая радиостанция IP MESH

Модель: FD-6705BW

FD-6705BW широкополосный беспроводной MANET Mesh Transmitter в прочном нательном исполнении, который предназначен для быстрого налаживания надежной сети, когда инфраструктура связи отсутствует или не является надежной и на кону стоят жизни.

FD-6705BW поставляется с гарнитурами PTT, камерами на шлеме, WIFI, 4G и GPS. Также доступны стандартные интерфейсы IP и RS232. FD-6705BW поддерживает множество различных интерфейсов камеры, включая HDMI и IP.

Благодаря широкому спектру возможностей подключения видео, данных и аудио он обеспечивает более широкое покрытие связи для обеспечения стабильной связи для общественной безопасности, крупных событий, реагирования на чрезвычайные ситуации, полевых операций и многого другого.

Команды, оснащенные FD-6705BW, будут оставаться на связи и обмениваться важной информацией по мере выполнения заданий, что позволит каждому участнику видеть, слышать и координировать свою команду.

Технология L-MESH

● FD-6705BW разработан и спроектирован на основе технологии MS-LINK компании IWAVE.

● В отличие от технологии Wi-Fi или cofdm, технология MS-LINK разработана командой исследований и разработок IWAVE. Это мощное сочетание стандартной технологии терминала LTE и мобильной одноранговой сети (MANET) для обеспечения надежной, высокоскоростной передачи видео и данных в сложных условиях.

● Основываясь на оригинальных стандартных технологиях терминалов LTE, предусмотренных 3GPP, таких как физический уровень, протокол радиоинтерфейса и т. д., команда IWAVE по исследованиям и разработкам разработала структуру временных интервалов, запатентованную форму сигнала для архитектуры бесцентровой сети. Каждый FD-6710BW представляет собой независимый беспроводной терминальный узел без централизованного управления.

● FD-6705BW обладает не только техническими преимуществами стандарта LTE, такими как высокое использование спектра, высокая чувствительность, широкий охват, высокая пропускная способность, низкая задержка и сильные характеристики защиты от многолучевости и помех.
В то же время он обладает такими характеристиками, как высокоэффективный алгоритм динамической маршрутизации, приоритетный выбор наилучшего канала передачи, быстрая реконструкция и реорганизация маршрута.

IP-сетка с конструкцией, установленной на транспортном средстве, для передачи видео на большие расстояния NLOS

Модель: FD-615VT

FD-615VT - это усовершенствованный высокомощный блок MIMO IP MESH для быстро движущихся транспортных средств с видео- и голосовой связью NLOS. Он поставляется в версиях мощностью 10 Вт и 20 Вт для создания зашифрованного канала связи для транспортных средств, находящихся за пределами прямой видимости в сложных радиочастотных средах.

Ударопрочный, защищенный от атмосферных воздействий и пыли, он предназначен для быстрого развертывания с простой установкой и простой эксплуатацией.

Все узлы MESH образуют микроволновую сеть с возможностью динамической маршрутизации и пересылки IP-пакетов для передачи данных и видео на основе IP.

Компания Silvus Technologies

Silvus — компания, которая производит программно-определяемую высокоскоростную мобильную технологию одноранговой сети. Она обеспечивает высокозащищённую передачу данных, видео- и голосовой связи без необходимости в стационарной инфраструктуре. Одна из разработок Silvus — технология MN-MIMO. Она позволяет осуществлять многоканальную (мультиплексированную) шифрованную широкополосную связь (голос, данные, видео, в том числе потоковое) на основе самоорганизующихся децентрализованных беспроводных сетей типа MANET.

Возможные области применения

Связь при бедствиях и инцидентах
Мобильная связь на месте происшествия
Наблюдение за критически важной инфраструктурой
Тактическая связь для сил обороны
БПЛА: командование, видеосвязь, передача данных
Мобильные установки: разведывательные и командные машины

Mesh-сети и военная связь:

StreamCaster Radios: Основной продукт компании, использующий MIMO-технологии для создания устойчивых mesh-сетей. Эти устройства могут динамически адаптировать маршруты передачи данных, обеспечивая надежную связь даже в условиях высокой помеховой нагрузки и сложного рельефа.
Тактические приложения: Продукты Silvus обеспечивают связь для военных подразделений в реальном времени, поддерживая передачу голоса, данных и видео. Это критично для координации на поле боя и безопасного обмена информацией.
Особенности:

Самоорганизация: Узлы сети автоматически находят оптимальные маршруты.
Устойчивость: Сети работают в условиях активного подавления сигналов и потери узлов.
Масштабируемость: Легко наращиваются для охвата больших территорий.

Silvus активно сотрудничает с вооруженными силами США и международными партнерами, предлагая свои решения для повышения эффективности и безопасности связи в тактических условиях.

Компания TrellisWare

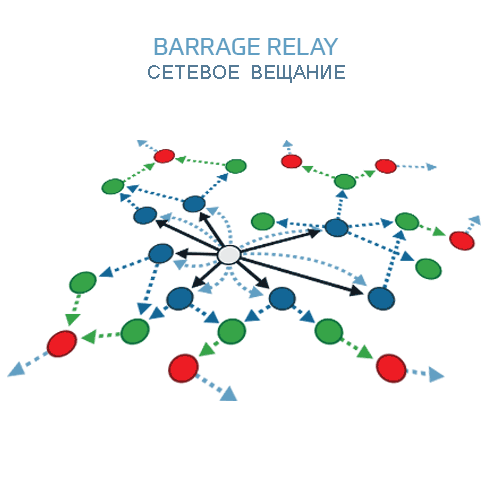

Технология Barrage Relay, разработанная компанией TrellisWare, считается одной из самых надёжных форм тактической связи, особенно в условиях, где традиционные средства просто перестают работать.
На первый взгляд может показаться, что это просто ещё одна вариация mesh-сетей, но на практике Barrage Relay предлагает куда более устойчивую архитектуру за счёт оригинального принципа множественной ретрансляции.

В классических радиосетях данные передаются от одного узла к другому по заранее выбранному маршруту, который легко нарушается — достаточно потерять всего один узел или попасть под радиоэлектронное подавление. Barrage Relay работает иначе: каждый участник сети одновременно принимает, синхронизирует и передаёт сигнал. Это создаёт плотную «область связи», в которой каждый пакет данных передаётся сразу по множеству маршрутов. За счёт временной синхронизации передача происходит в фазе, то есть сигналы, вместо того чтобы мешать друг другу, усиливают друг друга. Результат — устойчивая передача даже в условиях сильных помех, городской застройки, пещер или подземных тоннелей.

С практической точки зрения это значит следующее: можно разворачивать сеть без ограничений по маршрутизации, бойцы сохраняют голосовую и цифровую связь даже в сложной среде, а командование получает более устойчивую систему управления. Более того, выход одного или даже нескольких узлов из строя не разрушает сеть — она сама перестраивается, используя оставшиеся активные каналы. Это делает Barrage Relay крайне устойчивым решением для спецопераций, боевых действий в городе и разведки.

Повторюсь, на современном поле боя, где информационное превосходство часто важнее огневой мощи, возможность сохранять связь в самых труднодоступных местах — это не просто технологическое достижение, а реальное тактическое преимущество. Именно поэтому Barrage Relay сегодня активно используется в США и становится частью новых систем цифрового боя.

Повышение производительности

Компания TrellisWare хорошо знакома с проблемами, с которыми сталкиваются тактические пользователи, поэтому предлагает эффективные их решения. Запатентованная компанией TrellisWare технология Barrage Relay использует методы совместного объединения:

Обработка по выбранному пути (PSP) - Оптимальное выравнивание и отслеживание динамики
Запатентованный код с низкой (меняющейся) плотностью проверок на чётность (F-LDPC) - современная функция прямого исправления ошибок (FEC) компании TrellisWare, которая контролирует цифровые каналы связи и исправляет ошибки в принимаемых данных.
Адаптивное циклические обнаружение (AID) – оптимальный современный приемник для обработки сигналов

Эти методы предназначены для выравнивания и поддержания безошибочных каналов связи во время затухания из-за многолучевого распространения, быстро меняющихся и ограниченных условий распространения сигнала в канале. Усовершенствованная обработка сигналов физического уровня сети выравнивает и объединяет ВЧ сигналы, используя преимущества многолучевых отражений и ретрансляторов.

В результате технология Barrage Relay позволяет одновременно принимать несколько ВЧ сигналов и одновременно передавать данные через все узлы на каждом скачке. Поскольку Barrage Relay объединяет сигналы от большого многолучевого распространения, она превосходит по устойчивости другие традиционные MANET сети в жестких ВЧ условиях.

Harris Corporation

Harris Corporation, ныне известная как L3Harris Technologies, разрабатывает передовые решения для тактической связи, включая использование MESH-сетей.

Применение и технологии:

Тактические радиосистемы: Устройства поддерживают MESH-сети, обеспечивая устойчивую связь между подразделениями.
Поддержка войск: Использование MESH-сетей помогает создавать самовосстанавливающиеся сети, которые продолжают функционировать даже при выходе из строя отдельных узлов.
Передача данных: Обеспечивается надежная и быстрая передача голосовых и видео данных в условиях активных помех и сложного рельефа.

Эти технологии широко применяются в военных операциях для обеспечения эффективной и безопасной связи в полевых условиях.

Компания SUNTOR

SUNTOR — китайская компания, специализирующаяся на разработке и производстве систем беспроводной связи. Она предлагает оборудование для радиопередачи, работающее на дальние дистанции, что востребовано в различных областях, включая промышленную автоматизацию, безопасность, сельское хозяйство и транспорт.

Продукты компании включают в себя радиомодули, антенны и системы для видеонаблюдения. SUNTOR известна своими решениями для беспроводной передачи данных, которые отличаются надежностью и высоким качеством связи. Эти решения применяются в сферах, где требуется устойчивое соединение без использования проводных технологий.

SUNTOR активно внедряет новые технологии и совершенствует свои продукты, чтобы соответствовать современным требованиям к скорости и надежности передачи данных.

Некоторые услуги и продукты компании SUNTOR:

Видеопередатчики для БПЛА, USV, ROV и дронов.
Радио IP Mesh для мобильных устройств, транспортных систем и беспилотных систем.
Двустороннее радио DMR/Tetra в диапазоне частот HF/VHF/UHF.
Гибридное радио LTE и частное радио LTE.

Продукты для беспроводных ячеистых сетей в реальном времени Система для радиостанций NLOS 2x2 MIMO

Номер модели: ST9602MD

ST9602MD — это радиомодуль Ethernet на базе MIMO 2x2, ST9602MD предназначен для передачи видео, голоса и данных. Может использоваться для создания сетей типа «точка-точка», «точка-много точек», ячеистых сетей и мобильных сетей Полезная пропускная способность до 80 Мбит/с для наружных радиолиний Ethernet. Протокол передачи MPLS с интеллектуальным QoS.

Преимущество

1. IP-подключение для дополнительного предложения транзитной сети за пределами ячеистой сети.

2. IP-связь с низкой задержкой.

3. GPS-передатчик.

4. Встроенное шифрование AES256 доступно при условии экспортного контроля.

D30NMT-V3 30-50 км БПЛА канал передачи данных HD VTX с перестройкой частоты FHSS и зашифрованной защитой AES128 для дрона

CD30NMT-V3 - это VTX (видеопередатчик) для БПЛА и дронов, он поддерживает

Дополнительный диапазон частот 1,4 ГГц / 2,4 ГГц / 800 МГц
Работа в режиме «точка-точка» или «точка-много точек»
Технология 1T2R MIMO
Защита шифрования AES128
Скачкообразная перестройка частоты FHSS (*)
Передача видео с воздуха на землю на расстояние до 50 км

PB33 AES285 Станция командного управления Беспроводное ячеистое сетевое устройство для чрезвычайных ситуаций

Особенности:

Беспроводное ячеистое сетевое устройство постоянного тока 14,8 В.
Беспроводное ячеистое сетевое устройство 1438 МГц.
Устройство беспроводной ячеистой сети COFDM с модуляцией.

Описание устройства беспроводной ячеистой сети

Командный ящик интеллектуальной системы связи MESH (далее – командный ящик) – это интеллектуальная, портативная и многофункциональная система экстренного командования и диспетчеризации, самостоятельно разработанная компанией SUNTOR ELECTRONICS CO., LTD.

Устройство обладает преимуществами гибкой сети и удобной эксплуатации, широко используется в различных чрезвычайных ситуациях.

Командный ящик имеет функцию маршрутизации 4G и может быть подключен к центральной командно-диспетчерской платформе, которая действительно реализует многоуровневое командно-диспетчерское приложение локальной связи и центрального взаимодействия.

Краткие сведения об устройстве беспроводной ячеистой сети

Типичная рабочая частота: 1438 МГц
Полоса пропускания: 1/2/5/10/20 МГц
Мощность передачи: 2 Вт/33 дБм
Источник питания: съемный аккумулятор DC14,8 В
Скорость передачи: 80 Мбит/с
Расстояние --- LOS:10-20KM
Поддержка 52 узлов
Чувствительность приема: -97 дБм
Модуляция: COFDM

MB33 1428 ~ 1448 МГц FPGA SDR Беспроводная ячеистая антенна 6 дБи 4 Вт / 10 Вт

Номер модели: MB33

Особенности:

Беспроводная сеть SDR,
Беспроводная сеть FPGA SDR,
Программно-определяемая радиосеть Wireless Mesh

Описание беспроводной сети SDR

Рюкзак индивидуальной сети Mesh имеет небольшие размеры, небольшой вес и оснащен съемной батареей большой емкости, которую отдельным солдатам удобно переносить и полностью освобождать руки.

Быстрый доступ к сети и автоматическая многоскачковая ретрансляция могут предоставлять мультимедийные коммуникационные услуги, такие как голосовой групповой вызов, транспортная передача видео и релейная передача для отдельных солдат, тактических групп и тактических полицейских собак, а также для эффективного взаимодействия.

Он может обеспечить беспроводную широкополосную связь для задач «мирного и чрезвычайного» времени, таких как реагирование на чрезвычайные ситуации, борьба с терроризмом и предотвращение беспорядков, скрытая разведка, специальные операции, спасение и помощь при стихийных бедствиях, а также ежедневное патрулирование.

Расстояние передачи может достигать более 20 км на открытой местности на земле, 500 ~ 3000 м в городской среде (в зависимости от среды) и более 50 км с воздуха на землю.

Краткая информация о беспроводной сети SDR

Типичная рабочая частота: 1428 ~ 1448 МГц
Пропускная способность: 5/10/20 МГц
Прочный рюкзак (с разъемом аккумулятора с поворотным замком)
Источник питания: съемный аккумулятор DC25.2V
Скорость передачи: Пиковая скорость 52Mbps@20MHz 100 Мбит/с можно выбрать
Расстояние --- NLOS: 500-3000М
Размер: 275 мм X 198 мм X 52 мм (включая батарею)
Вход интерфейса: IP+WIFI (HDMI можно настроить)

Применение SDR Wireless Mesh

Военная носимая система Radio может обеспечить беспроводную широкополосную связь в кратчайшие сроки для реагирования на чрезвычайные ситуации, борьбы с терроризмом и беспорядками, скрытой разведки, специальных операций, спасения и ликвидации последствий стихийных бедствий, ежедневного патрулирования и других задач «мира и чрезвычайных ситуаций».

Ayaks Mesh (Аякс Мэш)

КБ Аякс Технологии — частная российская компания, занимающаяся разработкой и локализацией беспилотных авиационных систем (БАС), компонентов БРЭО и программного обеспечения. — Свой штат из конструкторов инженеров и разработчиков. Осуществляем импорт и дистрибуцию. Продукции следующих брендов: Viewpro / Cuav / cubepilot (Hex) / T-Motor / T-Drones / Mad Motor / Siyi / Skydroid/ iflight.

Система связи наземный модуль Аякс Mesh обеспечивает передачу видео и других видов данных на большие расстояние. Устанавливается в наземные станции управления (НСУ). Основное направление связи — управление БпЛА, однако с помощью нашего решения можно передавать любую другую информацию, использую топологию сети Mesh, ретранслироваться сигнал в сложнодоступные точки. Система связи Аякс Mesh успешно прошла испытания на полигонах заказчиков и в условиях боевого применения в зоне СВО.

Основные преимущества Аякс Mesh:

— Адаптация к работе в условиях РЭБ: применение технологий ухода от помех (адаптивная смена рабочей частоты в широком диапазоне), снижения заметности сети, Aes-256 шифрование. — Широкий диапазон частот: возможность исполнения в частотах от 350 мгц до 6 ггц.
— Высокая дальность работы: до 150 км в зависимости от выбранной мощности и типа антенн. Даже с простыми всенаправленными антеннами обеспечивается дальность работы 50+ км.
— Mesh топология: каждый терминал одновременно является ретранслятором, возможно быстрое построение сетей размером до 256 абонентов (в т. ч. «роев» дронов), ретрансляция сигнала «по цепочке».
— Система децентрализована и способна к самоорганизации.
— Потеря одного или нескольких терминалов не отражается на работе других участков сети.
— Высокая пропускная способность сети (до 180 мбит/сек в теории, 8-25 мбит/сек в реальных условиях эксплуатации на самолетных БПЛА.

Терминалы связи могут широко использоваться в вооруженных силах, общественной безопасности, полиции, пожарной охране, гражданской противовоздушной обороне, электроэнергетике, нефтяной промышленности, горно-добывающей промышленности, транспорте, охране водных ресурсов, лесном хозяйстве, радио и телевидении, медицине, водной и воздушной связи и других отраслях, предоставляя пользователям надежные, своевременные, многофункциональные интегрированные сервисы, такие как безопасная и эффективная передача голоса, данных, видео и визуальных команд и диспетчеризация, могут в наибольшей степени удовлетворить потребности пользователей в беспроводной широкополосной связи в обычных или чрезвычайных ситуациях и действительно обеспечить "в любое время и в любом месте по требованию".

Терминал AMM-Handheld

Терминал AMM-Air

Xingkai Technology

Xingkai Technology Co., Ltd — ведущий игрок в сегменте радиочастотной тактической связи, охватывающий задачи от видео- и аудиотрансляций до работы в спецслужбах и обороне. Компания сочетает собственные инновационные разработки с производственным и инженерным потенциалом, реализуя высокозащищённые и стабильные беспроводные системы под разноплановые задачи.

Компания разрабатывает интеллектуальные системы беспроводной связи для транспортной отрасли, которые реализуются на базе технологий C-V2X (“Cellular Vehicle-to-Everything”, сотовая связь «транспортное средство — всё») и DSRC (Dedicated Short-Range Communications, выделенная коммуникация на коротких дистанциях).

Продукция компании востребована в различных отраслях:

радиовещание и телерадиопередача;
системы общественного наблюдения и видеонаблюдения (public security);
оборонная и военная промышленность (defense industry);
а также в «интеллектуальной» транспортной, коммунальной и промышленной сферах.

Основные направления и продукты:

Радиочастотная тактическая связь (RF tactical communication):

Разработка оборудования для надёжной передачи данных, аудио и видео в условиях повышенных требований к безопасности и стабильности сигнала, включая использование радиочастотных каналов с защитой от перехвата и помех.
Применяется как на мобильных, так и на стационарных объектах.

Беспроводные модули и системы передачи данных:

Решения для беспроводной передачи аудио, видео, телеметрии — как для гражданского, так и для специального применения.
Включает портативные, мобильные, стационарные терминалы и комплексные системы с инфраструктурными компонентами.

Системы для общественной безопасности:

Решения для камер видеонаблюдения, наручных и транспортных видеорегистраторов, беспроводной передачи видео с мест происшествий для оперативных служб и чрезвычайных ситуаций.
Применение в городском и транспортном наблюдении («умный город»).

Оборонные комплексы:

Радиостанции, ретрансляционные устройства, антенны для военных и правоохранительных структур.
Особыми требованиями к защищённости от помех, перехвата, высокая дальность действия.

Применение технологий собственных исследований:

Компания имеет собственный центр исследований и разработок (R&D), патенты и ноу-хау в области обработки, передачи радиосигналов, защиты данных, работы в диапазонах УВЧ, СВЧ и миллиметровых волн.

Сотрудничество:

Xingkai Technology поставляет продукцию для государственных структур, предприятий энергетики и транспорта, военных и специальных служб, производителей систем безопасности.

Ведет разработки и производство модулей приема и придачи данных IP Mesh Radio Networkэ

IP Mesh Radio Network — это разновидность технологии беспроводной связи. Потому что он использует интернет-протокол (IP) для передачи данных по радиоволнам.

Сеть IP Mesh работает за счет использования нескольких радиостанций, которые обмениваются данными друг с другом для передачи данных по радиоволнам. В этой сети каждая радиостанция выступает в качестве отправителя и получателя, позволяя передавать данные от одной радиостанции к другой до тех пор, пока они не достигнут конечного пункта назначения.

Таким образом, радиостанции взаимодействуют друг с другом с помощью протокола маршрутизации. Кроме того, этот протокол определяет наилучший путь для данных на основе условий сети и доступности. Когда радиостанция получает данные, она проверяет адрес назначения и перенаправляет их на следующую трансляцию по пути до тех пор, пока она не достигнет конечного пункта назначения.

Этот процесс создает ячеистую сеть, которая обеспечивает резервирование и помогает обеспечить надежную передачу данных, даже если одна из радиостанций выйдет из строя. Использование IP в сетях Mesh Radio упрощает интеграцию с другими технологиями и сетями на основе IP, обеспечивая гибкое и масштабируемое решение для беспроводной связи.

Mesh-сети XINGKAI MIMO

XINGKAI предлагает ячеистую сеть как часть своих решений беспроводной связи. Технология MIMO (Multiple-Input, Multiple-Output) является важнейшей функцией ячеистых сетей MIMO компании XINGKAI, позволяя нескольким радиостанциям взаимодействовать друг с другом для передачи данных по радиоволнам. Эта технология позволяет ячеистым сетям MIMO компании XINGKAI обеспечить ряд преимуществ.

XINGKAI также предлагает комплексную техническую поддержку и услуги по обучению, чтобы помочь клиентам внедрить и оптимизировать свои ячеистые сети MIMO.

Основные характеристики ячеистой сети MIMO

Mesh Optimized – Самовосстанавливающаяся сетка с жидкостью, оптимизированная для мобильных приложений, автоматическая адаптивная модуляция поддерживает возможность подключения в мобильных приложениях.

Высокие узлы – до 144 узлов в одночастотной сети, каждый узел может выступать в качестве источника данных и ретранслятора.

Пропускная способность — пропускная способность до 87 Мбит/с, опциональное сквозное шифрование AES.

IP-сеть – Прозрачная IP-сеть позволяет подключать любое IP-устройство общего назначения.

Broadband Handheld MIMO MESH RADIO XK-F357

Широкополосные мимо-ячеистые сети XK-F357 – это мобильная широкополосная мультимедийная система связи, разработанная в соответствии с новой концепцией «беспроводной сети».

Технология - MIMOПространственное мультиплексирование, пространственно-временное кодирование; Разнесение, формирование луча TX / RX
Чувствительность к приему - -103dBm@5MHz ЧБ
Пропускная способность канала - 2,5/5/10/20 МГц, 40 МГц опционально
Скорость передачи данных - 1-100 Мбит/с (20 МГц ЧБ) / 180 Мбит/с (40 МГц ЧБ) адаптивный, QoS
Режим модуляции - TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM адаптивный
Выходная мощность - РЧ2 Вт×2 (портативный/воздушный/модульный)
Расстояние связи за один прыжок - 100-300 КМ (видимый), 1-30 КМ (городская территория)
Режим - Точка-точка/Точка-многоточка/Мультиточка-многоточка, Автоматическое реле, Звезда/Линия/Сеть/Гибридный
Задержка на один прыжок - Среднее значение 10 мС (полоса 20 МГц)
Шифрование - DES, AES128/256, шифрование чипа / TF карты по индивидуальному заказу
Полосы диапазон частот (МГц)
УВЧ - 350-700
Диапазон L - 1000-1500
МИИТ - 336-344/512-582/566-626/606-678/1420-1520/1430-1444
S-диапазон - 1800-2500
Нижняя C-полоса - 4400-5000
Верхняя группа C - 5100-6000
Размер/Вес - 19×6,8×3,8 см / 0,769 кг (с аккумулятором 11,1 В / 6,8 Ач портативного радиоприемника)
22×6,8×3,8 см / 0,982 кг (с аккумулятором 11,1 В / 10,2 Ач ручного радиоприемника)

Mimo Mesh Network-Tactical Radios

XK-V103TE — это высокопроизводительное беспроводное устройство связи ad-hoc, поддерживающее автоматическое реле и многоскачковое устройство. Без использования какой-либо центральной базовой станции может быть реализована беспроводная голосовая связь, HDMI/сетевой видеовход и двухсетевая передача данных между отдельными солдатами.

XK-V103TE ХАРАКТЕРИСТИКИ

Двухканальная одноранговая сеть MIMO.
Сверхширокая частота 350M-3,8 ГГц (настраивается).
Платформа централизованного управления, поддерживающая топологические карты ГИС.
120 Мбит/с максимальной скорости, пропускная способность беспроводной сети.
Поддержка 2.4G WiFi.
Поддержка входа HDMI.
Съемный аккумулятор
Количество узлов сети ad-hoc Не менее 50 узлов
Вес 1680г
Размеры 221x166x46 мм
3 часа зарядки за 6 ~ 8 часов работы
Эффективная дистанция ЛОС: 3 ~ 5 км; NLOS: 800 м ~ 2 км (с земли на землю)

Introducing the Airborne MIMO Mesh Radio XK-F355

Широкополосная ячеистая сеть MIMO XK-F355 представляет собой мобильную широкополосную мультимедийную систему связи, разработанную в соответствии с новой концепцией «беспроводной сети».

AIRBORNE MIMO MESH RADIO

XK-M353 имеет конструкцию антенны 2*2 MIMO. Многолучевость, образованная отражением от препятствий, может быть использована для реализации более надежной связи, интегрируя высокоэффективный усилитель мощности мощностью 4 Вт в ограниченном объеме.

XK-M353 ХАРАКТЕРИСТИКИ

Двухканальная одноранговая сеть MIMO.
Частота сети 1400-1485MHz@4W MIMO 2*2
Мощность передачи 36 дБм
Чувствительность приема До -102 дБм
Задержка передачи данных 1 ~ 2 мс
Платформа централизованного управления, поддерживающая топологические карты ГИС.
120 Мбит/с максимальной скорости, пропускная способность беспроводной сети.
Поддержка 2.4G WiFi.
Поддержка входа HDMI.
Эффективная дистанция 30 ~ 50 км (воздух-земля)
Количество узлов сети ad-hoc Не менее 50 узлов
Температура хранения. -45ºC ~ +85ºC
Вес 231г
Размеры 110x96x21мм
Пропускная способность канала 2М/5М/10М/20М/40М (регулируется)
