Как оформлять карты? Часть 1. Шрифты и референсы.
Ольга Гоммерштадт, авторка канала https://t.me/mapnotes
Когда мы создаём карту, мы работаем не только с данными, но и с восприятием. Карта — это визуальный рассказ: она должна быть понятной, аккуратной и логично организованной. Даже самая точная и информативная карта может оказаться бесполезной, если её сложно читать, если на ней слишком много отвлекающих элементов или неясно, что важно, а что — второстепенно.
Картографическое оформление — это целый набор решений, которые делают карту читаемой и приятной для глаза. Это и выбор цветов, и тип шрифта, и стиль линий, и размер подписи, и даже то, как мы размещаем легенду или масштаб. Удачное оформление помогает читателю быстро понять, о чём карта: будь то плотность населения, изменение температуры или распределение кофеен в городе.
Важно помнить, что оформление зависит от цели карты. Если вы делаете карту для научной статьи — она должна быть строгой, чёткой и лишённой визуального шума. Если вы готовите карту для соцсетей или выставки — она может быть яркой, визуально выразительной и эмоциональной. В любом случае, у карты должно быть визуальное равновесие, смысловая иерархия и логика.
Работая в QGIS или другом ГИС-софте, легко увлечься техникой и забыть про оформление. Но именно дизайн отличает карту от просто набора слоёв. Хороший картограф всегда думает о читателе: куда он первым посмотрит? Поймёт ли он масштаб? Не перегружена ли карта лишним?
В этой серии коротких материалов я расскажу, как сделать карту не только точной, но и красивой. В первой части речь пойдёт о шрифтах: какие лучше использовать, где искать вдохновение и как с их помощью выстраивать структуру карты. В следующих выпусках — о цветах, иконках, легенде и других деталях, которые превращают карту в законченную визуальную работу.
Выбор шрифтов на карте
Прежде чем приступить к выбору шрифтов нужно понять несколько вещей. Среди каких шрифтов мы выбираем и для чего мы выбираем шрифт.
Шрифт в картографии играет не меньшую роль, чем цвета или символы. Вот некоторые функции шрифтов на карте:
- Направляет взгляд: читатель первым делом замечает крупные подписи, потом — более мелкие.
- Создаёт иерархию: шрифт может показывать, что важнее — страна, город или река.
- Передаёт настроение: историческая карта, туристическая карта или урбанистическая — каждая требует своего подхода.
- Упрощает восприятие: хорошая типографика делает карту понятной, даже если вы смотрите на неё издалека или мельком.
Практические советы по выбору шрифта
1) Поймите, для чего выбирать шрифт
Предлагаю условно разделить все текстовые элементы на карте на две группы - подписи непосредственно карты и доп элементы. К подписям на карте относится все то, что подписывается - например, города, реки, страны и прочее. К дополнительным элементам я предлагаю относить то, что оформляется в ГИС на макете карты. Это заголовок, легенда, дополнительные текстовые поля, возможно графики, подписи масштабных линеек, копирайт и многое другое.
Туристическая, научная, художественная, урбанистическая — для каждой подойдёт разный стиль шрифта.

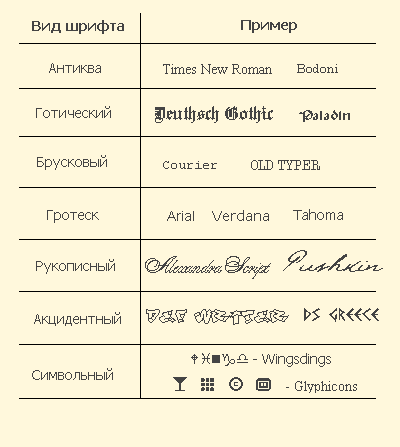

Здесь немного поговорим о том, а какие стили шрифтов вообще бывают? Есть разные классификации, и вот одна из них.
То, какую карту вы делаете, определяет и выбор вида шрифта. Например, для создания исторической карты или карты выдуманного мира можно использовать готические и рукописные шрифты, но для обычных обзорных карт они не подойдут.
При создании карт для отчетов лучше ориентироваться на брусковые шрифты с возможным добавлением гротеска или антиквы.
3) Ограничьте количество шрифтов
Лучше использовать один шрифт, чем мешать 3–4 разных гарнитуры. Много шрифтов сразу сбивают внимание зрителя, и он теряется - непонятно на что в первую очередь обращать внимание, куда направлен акцент.
Если вас по какой-то причине ограничили в количестве доступных шрифтов и оставили лишь один, не стоит расстраиваться. Часто бывает, что у одного шрифта есть несколько доступных типов написания, начиная от банальных курсива и жирного, заканчивая бОльшим разнообразием. Таким образом, при выборе шрифта ориентируйтесь не только на то, как он выглядит в обычном написании - возможно, другие его вариации вам понравятся больше.
Подписи на карте должны быть видны на любом фоне. Используйте оформление, чтобы добиться этого - правильный цвет, обводку (halo), тени, полупрозрачную подложку или элемент с заливкой под шрифтом. Плохо читаемый неконтрастный (или чрезмерно контрастный) текст утомляет глаза и заставляет больных мигренью вспомнить о своих болезнях -- никакого удовольствия для зрителя.
Размер шрифта важен и для элементов карты, и для подписей объектов на самой карте.
Заголовки - для размера шрифтов заголовков нет фиксированного правила, но главное, чтобы сам заголовок был больше всех остальных шрифтовых элементов на карте.
Остальные элементы - главное быть читаемыми и не больше заголовка.
- Крупные подписи — для стран, морей, крупных городов.
- Средние — для рек, районов, второсxтепенных объектов.
- Маленькие — для точечных объектов, улиц и т. д.
Если мы говорим о подписях на карте, нужно понимать, что именно вы подписываете. Для разных объектов на карте есть разные общие правила подписей. Например, водные объекты чаще всего подписываются курсивом, часто голубого или синего цветов. Города часто подписываются жирным, иногда даже с подчеркиванием. Извилистые водные объекты с длинным названием, а также горные массивы подписывают по кривой.
Когда вы выбираете объекты на карте, которые хотели бы подписать, выбирайте те, которые неочевидны смотрящему. Очевидно, что столицу государства стоит подписать, но если какой-то объект на карте является важным, но не очевидным для человека, его стоит подписать.
Даже если вы подобрали подписи на карте правильного размера, может сложиться страная ситуация, когда надписей слишком много, и они накладываются друг на друга.
Итого краткие важные правила для подписей:
- Если подпись есть, она должна читаться. От нечитаемых лучше избавиться.
- Заголовок всегда больше других текстовых элементов
- 1-2 шрифта максимум
- учитывайте контекст - что подписываете, и каким образом
Примеры шрифтов
- Segoe UI - Шрифт по умолчанию в ESRI (ArcGIS); современный, нейтральный, отлично читается
- Arial / Arial Narrow - Классика для печатных и цифровых карт; хорошо читается даже в малых размерах
- Helvetica / Neue Helvetica - Используется в европейских топокартах (например, в Швейцарии); чистый и нейтральный
- Frutiger - Отличный для навигации (например, в аэропортах); сбалансирован и выразителен
- Roboto - Хорошо подходит для онлайн-карт; читаемый, современный, особенно для мобильных интерфейсов
- Noto Sans / Serif - Универсальный Google-шрифт для мультиязычных карт (поддерживает кириллицу, китайский, арабский и др.)
- PT Sans / PT Serif - Хорошие open source шрифты с поддержкой кириллицы, часто используются в российской картографии
- Lato / Open Sans - Современные, лёгкие, читаемые — часто встречаются в дизайнерских и инфографических картах
Еще прекрасный небольшой ресурс для подбора шрифтов для карт - https://typography.com/fonts/styles/cartography
там вы можете сразу предположить, как выглядят те или иные символы с шрифтом и понять, подойдет ли он вашей карте. Также там есть подборки.
В следующих статьях я расскажу про основные способы отображения на карте, про легенду, насмотренность и другое.
- виды шрифтов - https://www.bestfree.ru/article/computer/font.php
- основные понятия типографики - https://typetype.ru/blog/typography-main-types-and-characteristics-of-fonts/
