Внешний вид реле rev. 1.4

Zigbee 8х канальное реле на базе модуля RFstar с чипом CC2652p, релиз от DIY&Zi. Изначальный проект это 8х канальное реле и его модификация М-платформа, разработчик Jager.

Схема 8х канального реле rev. 1.4

Внесены ряд конструкционных и схемных изменений:

установлен на плате модуль Rfstar CC2652P с гнездом IPX для внешней антенны

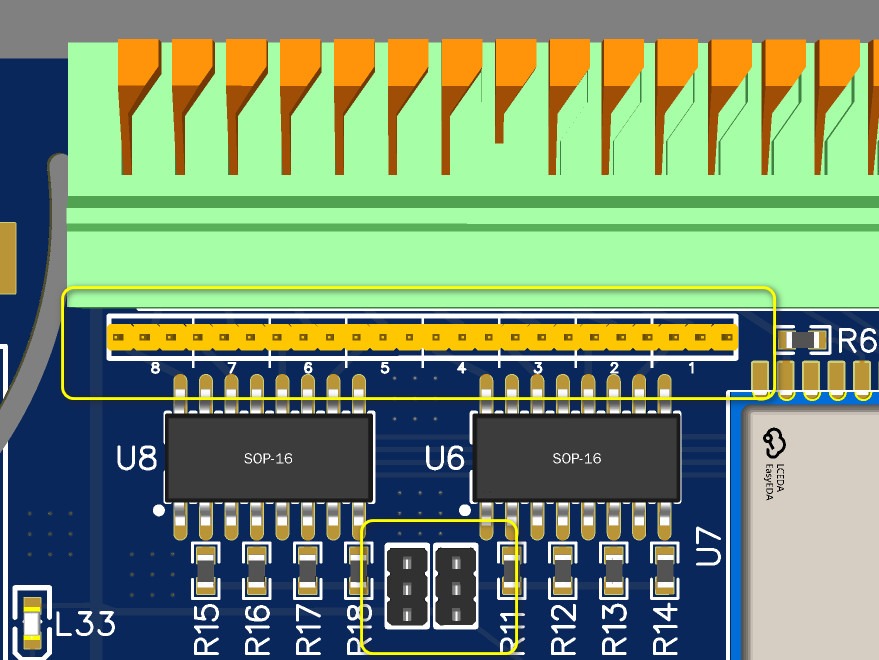

есть возможность переключения перемычками входов между оптроном и DIO для возможности подключения датчиков к входам - default OPTRON, а так же возможность смены режима коммутации GND (низкий уровень) или VCC (высокий уровень) - default GND

все пины и входа подписаны с обратной стороны платы

дополнительно выведены разъёмы для 1Wire, UART и I2C и питание 5V

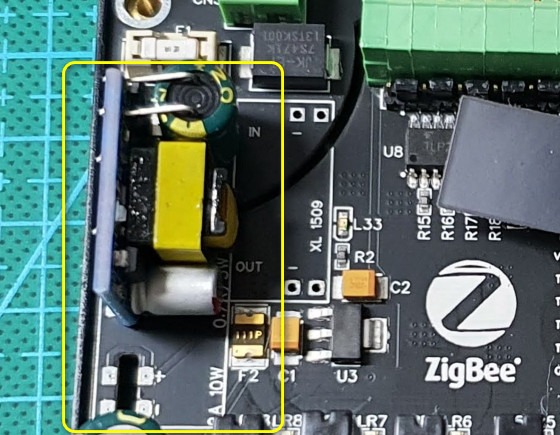

заменен AC БП на вертикальный, допустима установка БП от 0.7А до 2А

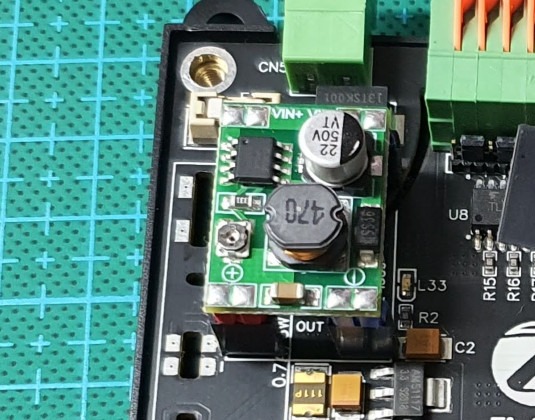

добавлено посадочное место DC-DC преобразователя XL1509, что дает возможность питать реле от 5 до 24 вольт

добавлен заменяемый без пайки предохранитель

общий внешний вид 3D вид сверху

общий внешний вид 3D вид снизу

На данный релейный модуль может устанавливаться три вида релюшек:

SSR реле G3MB-202P до 2А коммутируют только переменку 220 вольт!

электромагнитные реле ALDP105 до 5A или HF46F-G 5-HS1T до 7A

электромагнитные реле можно менять без пайки, они установлены на розетки

Прошивка для данного реле собрана в конфигураторе PTVO и прошивается данное реле с помощью программатора J-link V9-V11, используя контакты на плате JTAG. Как прошивать с помощью J-link описано в статье на Модкам

разъем для прошивки JTAG

Предусмотрен второй (более простой) способ прошить данное реле - через встроенный USB-UART CH340K( драйвер тут), с помощью программы GW Multi tool

micro USB порт для прошивки Zigbee модуля, кнопка разблокировки загрузчика SBL и кнопка RST

Крайний релиз PTVO на сегодня тут download

конфигурация PTVO для 8х реле

конфигурация PTVO для 8х реле - не забудьте указать пины усилителя

ВНИМАНИЕ! обязательно включать SBL и активировать его на пин P15 !!!, иначе прошивка через USB не будет больше доступна!

Для заливки своей прошивки в реле требуется:

зажать и не отпускать кнопку SBL
подключить к USB и не отпуская кнопку SBL прошить с помощью программы GW Multi tool

Прошивка с помощью программы GW Multi tool

после удачной прошивки Вы увидите вот такой результат

Для инициализации режима спаривания устройства требуется сделать следующее - включите питание, подождите 2 секунды, выключите питание, повторите этот цикл три раза.
Альтернативный способ инициализации 3-4 раза подряд нажать на кнопку RST.

Реле поддерживается в ZIGBEE2MQTT(стандартный конвертер PTVO), ZHA (стандартные кластеры), HOMEd и в шлюзе SLS (228 конвертер PTVO) и в Яндекс Zigbee колонке!

так выглядит подключенное к zigbee2mqtt 8x реле

так выглядит dashboard zigbee2mqtt 8x реле

в колонку или шлюз Яндекс залетают 8 стандартных выключателей

Плата реле установлена в корпус заводского изготовления с креплением на DIN рейку (ширина занимаемого места равна 5 DIN)

точные габаритные размеры корпуса

Ответы на стандартные вопросы:

реле можно использовать для LED освещения, но сначала надо позаботится о пусковых токах драйверов ваших осветителей. (иначе контакты реле в конечном итоге залипнут). Статья о пусковых токах разных потребителей(включая и бытовые Led лампочки). Статья о последствиях для механических реле использования Led освещения. Статья про ограничение пусковых токов!
решение простое это ограничитель пусковых токов (первый, второй , третий пример)
решение не простое , использовать не механические реле с контактами, а твердотельные реле полупроводниковое (например первое , второе , третье , четвертое)

Большая просьба, если Вы увидели ошибку или неточность в этом описании, сообщите мне о ней!
